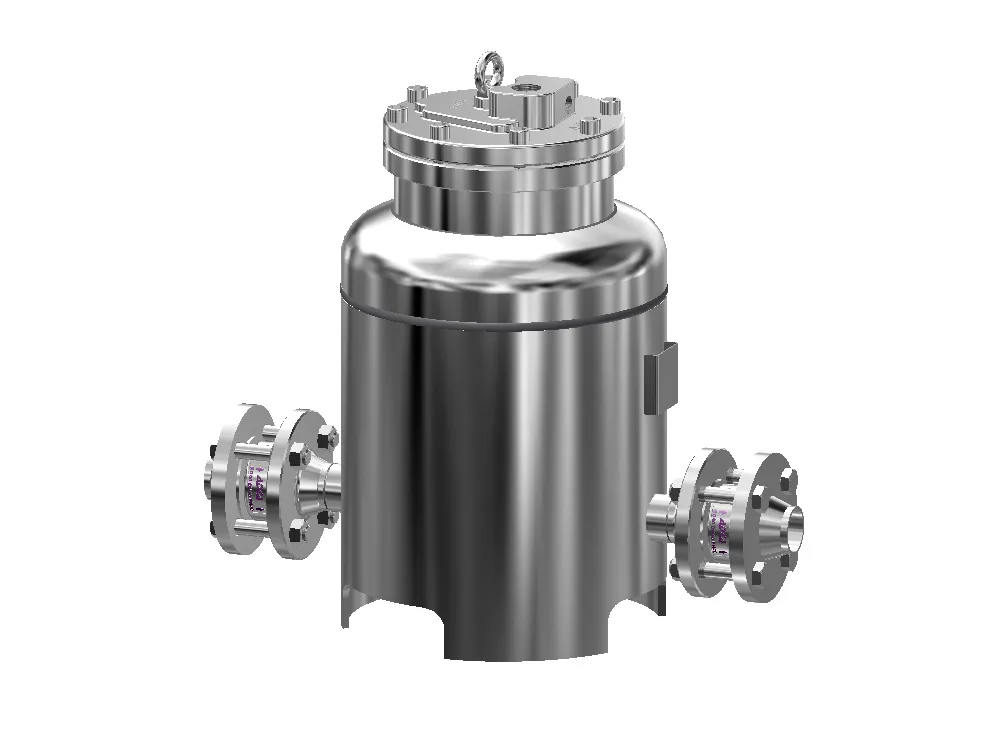

ОПИСАНИЕ

Насос конденсатный ADCAMAT POP–S изготавливается из углеродистой стали (нержавеющая сталь по запросу) и рекомендуется для перекачки таких высокотемпературных жидкостей, как конденсат, масла и другие.
При определенных условиях насос может дренировать закрытую емкость, находящуюся под вакуумом или давлением.
Насос может приводиться в действие давлением пара, сжатого воздуха или других газов и использоваться для перекачки любых видов неагрессивных
жидкостей.

ПРИНЦИП ДЕЙСТВИЯ

Жидкость под действием силы тяжести (самотеком) поступает в корпус через обратный клапан, установленный на входе в насос. Заполняя корпус, жидкость поднимает поплавок, который, доходя до верхнего положения, в свою очередь, через рычажный механизм открывает клапан подачи управляющей среды, вследствие чего пар или сжатый воздух поступает в корпус насоса. Давление в насосе начинает подниматься до тех пор, пока не превысит противодавление в системе.

Под действием давления жидкость открывает обратный клапан, установленный на выходе из насоса, и отводится в дренажный трубопровод. Обратный клапан, установленный на входе в насос, препятствует попаданию конденсата в подающий трубопровод. Как только поплавок опустится ниже минимально допустимого уровня, рычажный механизм закрывает клапан подачи управляющей среды и открывает клапан, выпускающий воздух из корпуса насоса, чтобы не препятствовать заполнению жидкостью из подающего трубопровода. Определить реальный расход перекачиваемой жидкости можно с помощью механического счетчика циклов срабатываний (поставляется по запросу), который может быть установлен в крышке насоса. Зная объем жидкости, помещающийся в насосе за один цикл, и количество срабатываний, можно получить информацию по расходу за интересующие Вас промежутки времени.

ОПИСАНИЕ

Насос конденсатный ADCAMAT POP–S изготавливается из углеродистой стали (нержавеющая сталь по запросу) и рекомендуется для перекачки таких высокотемпературных жидкостей, как конденсат, масла и другие. При определенных условиях, насос может дренировать закрытую емкость, находящуюся под вакуумом или давлением. Насос может приводиться в действие давлением пара, сжатого воздуха или других газов и может использоваться для перекачки любых видов неагрессивных жидкостей.

Присоединения – фланцевое или внутренняя резьба (с резьбовыми фланцами).

ПРИНЦИП ДЕЙСТВИЯ

Жидкость под действием силы тяжести (самотеком) поступает в корпус через обратный клапан, установленный на входе в насос. Заполняя корпус, жидкость поднимает поплавок, который, доходя до верхнего положения, в свою очередь, через рычажный механизм открывает клапан подачи управляющей среды, вследствие чего пар или сжатый воздух поступает в корпус насоса. Давление в насосе начинает подниматься до тех пор, пока не превысит противодавление в системе. Под действием давления жидкость открывает обратный клапан, установленный на выходе из насоса, и отводится в дренажный трубопровод. Как только поплавок опустится ниже минимально допустимого уровня, рычажный механизм закрывает клапан подачи управляющей среды и открывает клапан, выпускающий воздух из корпуса насоса, чтобы не препятствовать заполнению жидкостью из подающего трубопровода. Определить реальный расход перекачиваемой жидкости можно с помощью механического счетчика циклов срабатываний (поставляется по запросу), который может быть установлен в крышке насоса. Зная объем жидкости, помещающийся в насосе за один цикл, и количество срабатываний, можно получить информацию по расходу за интересующие Вас промежутки времени.

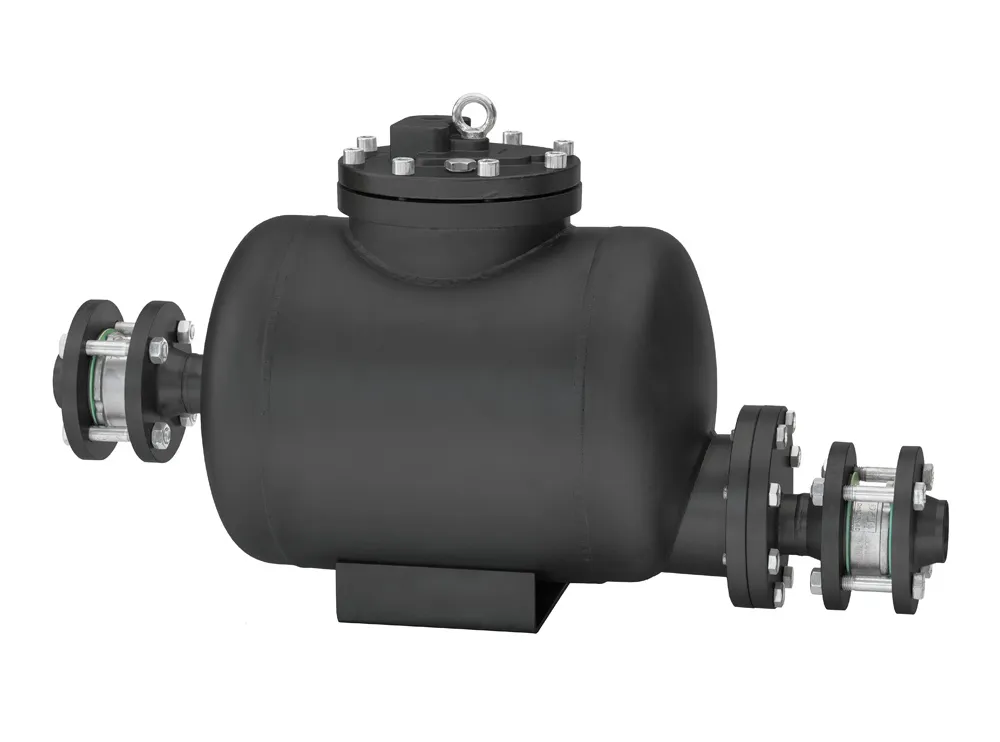

ОПИСАНИЕ

ADCAMAT POP производится из углеродистой стали (по запросу возможно исполнение с корпусом из нержавеющей стали) и рекомендуется для перекачки высокотемпературных жидкостей, таких как конденсат, масла и других жидкостей.

Насос начинает работать, как только перекачиваемая среда поступает в корпус, и автоматически прекращает работу в случае ее отсутствия.

При определенных условиях насос может использоваться для перекачки жидкости из закрытых емкостей, находящихся под вакуумом.

Насос может приводиться в действие давлением пара, сжатого воздуха или других газов и может использоваться для перекачки любых видов неагрессивных жидкостей.

Тип присоединения может быть как фланцевый, так и с внутренней резьбой (используются резьбовые фланцы).

ПРИНЦИП ДЕЙСТВИЯ

Жидкость под действием силы тяжести (самотеком) поступает в корпус через обратный клапан, установленный на входе в насос. Заполняя корпус, жидкость поднимает поплавок, который, доходя до верхнего положения, в свою очередь, через рычажный механизм открывает клапан подачи управляющей среды, вследствие чего пар или сжатый воздух поступает в корпус насоса. Давление в насосе начинает подниматься до тех пор, пока не превысит противодавление в системе.

Под действием давления жидкость открывает обратный клапан, установленный на выходе из насоса, и отводится в дренажный трубопровод. Обратный клапан, установленный на входе в насос, препятствует попаданию конденсата в подающий трубопровод. Как только поплавок опустится ниже минимально допустимого уровня, рычажный механизм закрывает клапан подачи управляющей среды и открывает клапан, выпускающий воздух из корпуса насоса, чтобы не препятствовать заполнению жидкостью из подающего трубопровода. Определить реальный расход перекачиваемой жидкости можно с помощью механического счетчика циклов срабатываний (поставляется по запросу), который может быть установлен в крышке насоса.. Зная объем жидкости, помещающийся в насосе за один цикл, и количество срабатываний, можно получить информацию по расходу за интересующие Вас промежутки времени

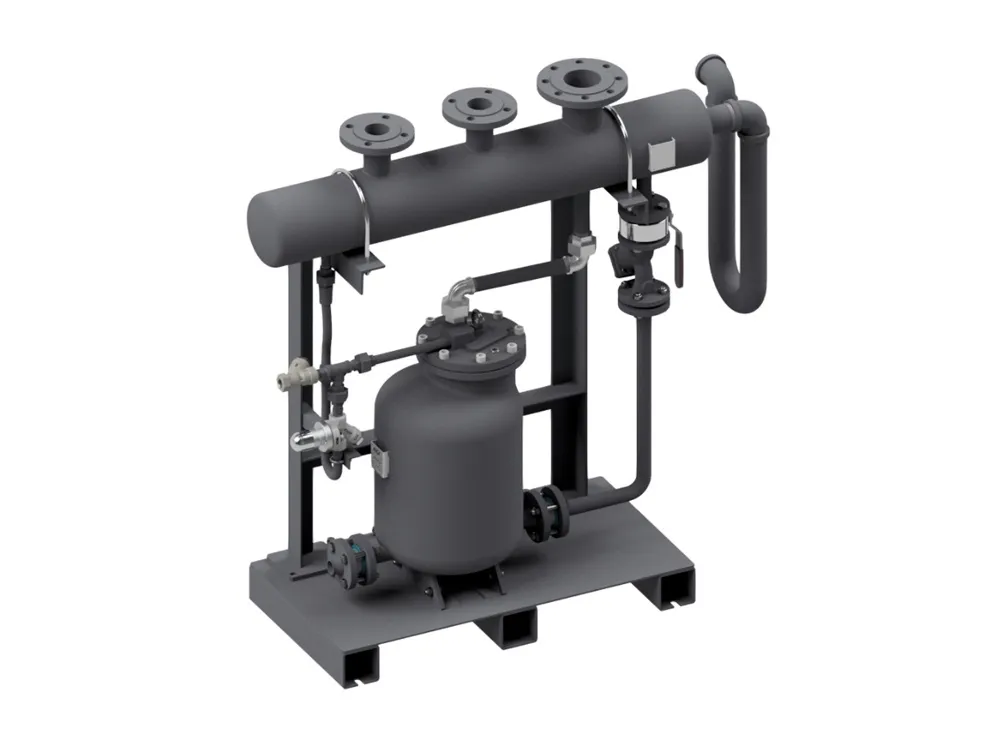

ОПИСАНИЕ

Установка POP-K используется для перекачивания конденсата и других жидкостей, в том числе в опасных помещениях.

Установка ADCAMAT POP-K поставляется в сборе с атмосферным ресивером, всеми необходимыми комплектующими, смонтирована на раме и готова к подключению и эксплуатации.

Использование установки позволяет сэкономить на стоимости монтажа и пусконаладочных работах, проводимых, как правило, высокооплачиваемыми специалистами, сократить время затрачиваемое на подготовку к запуску конденсатных насосов.

Приобретая установку, Вы можете быть убеждены в том, что все элементы подключены в строгом соответствии с документацией и система будет работать корректно.

В том случае, когда производительности одного насоса недостаточно, использование одной общей рамы и ресивера, позволяет снизить затраты на обвязку всех насосов в отдельности. С этой целью предлагаются установки DUPLEX и TRIPLEX, одновременно использующие параллельно подключенные два или три насоса на одной раме.

По запросу может поставляться установка, в которой в качестве управляющей среды служит сжатый воздух.

ОПИСАНИЕ

POPK-SD (два насоса) и POPK-ST (три насоса) полностью укомплектованная и готовая к эксплуатации установка сбора и возврата конденсата, включающая в себя два или три включенных параллельно насоса Adcamat, атмосферный ресивер и все вспомогательные комплектующие. Отличается компактным дизайном на собственной стальной раме.
