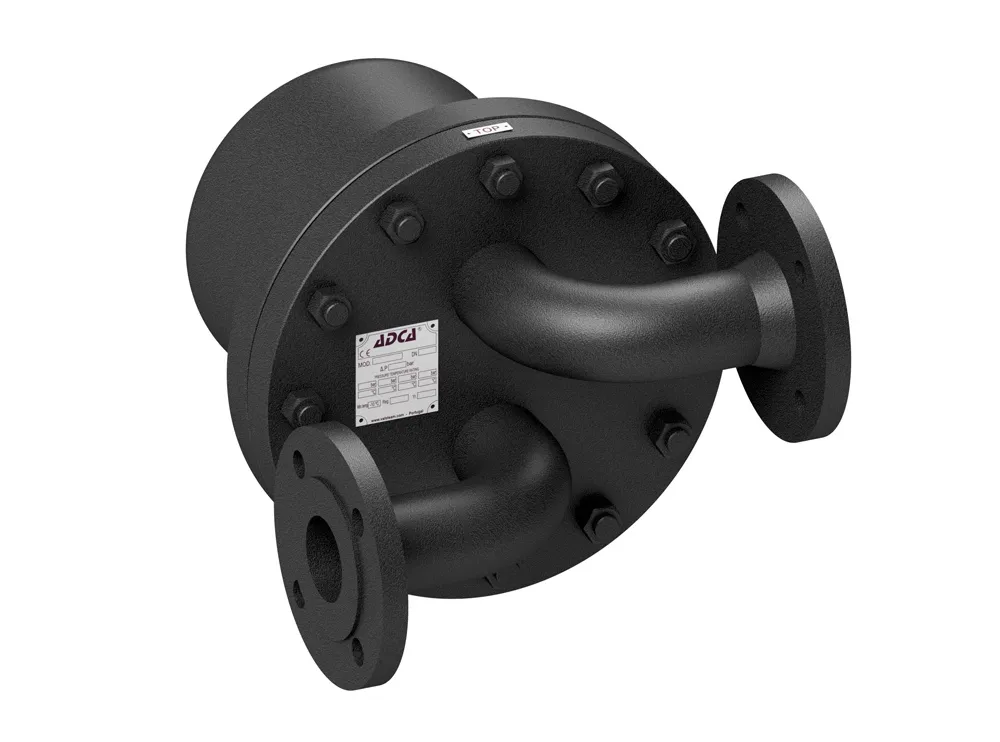

Конденсатоотводчики поплавковые
Конденсатоотводчики поплавковые
Справочная информация из прежнего каталога
ADCA FLT Конденсатоотводчики поплавковые
Назначение
ADCA FLT Конденсатоотводчики поплавковые. Принцип действия поплавкового конденсатоотводчика основан на разности плотности пара и конденсата.
Выпускной клапан конденсатоотводчика приводится в действие поплавком, соединенным с клапаном рычагом. Конденсат поступает в корпус конденсатоотводчика и, наполняя его, поднимает поплавок, при этом открывая выпускной клапан. При поступлении пара в конденсатоотводчик уровень конденсата снижается, и выпускной клапан закрывается. Изначально, при пуске системы, в конденсатоотводчик поступает воздух, который удаляется в конденсатную ветку через встроенный термостатический клапан. Особенностью конструкции поплавковых конденсатоотводчиков производства Valsteam ADCA Engineering является использование для выпуска воздуха биметаллического клапана, обладающего более высокой прочностью, что имеет большое значение в системах с возможностью возникновения гидроударов.
Основные модели поплавковых конденсатоотводчиков: FLT17, FLT14I, FLT22, FLT32, FLT50S, FLT65S, FLT120S, FLT150S.
ОПИСАНИЕ
Конденсатоотводчики ADCA серии FLT17LC имеют поплавковый механизм отвода конденсата и встроенный биметаллический клапан для выпуска воздуха и других неконденсируемых газов, предназначены для установки на теплообменном оборудовании, а также для дренажа конденсата. Типовым применением для данного вида конденсатоотводчиков является установка на теплообменном оборудовании, сушильных цилиндрах, паровых рубашках и прочем оборудовании. Присоединение – внутренняя резьба или фланцы, монтажное положение – в горизонтальном или вертикальном положении.
ОСНОВНЫЕ СВОЙСТВА
- Постоянный отвод конденсата
- Конденсат отводится при температуре насыщения
- Не подвержен влиянию резких изменений нагрузок и перепада давления
- Высокая пропускная способность
- Данный тип конденсатоотводчика не подвержен замерзанию, при установке на улице требуется теплоизоляция
| Типоразмеры | 1/2" – 3/4"; DN15–20 | |
| Рабочая среда | Насыщенный или перегретый пар | |
| Макс.рабочее давление | 14 бар | |
| Макс.рабочая температура | 198 °С | |
| Исполнения | FLT17 – чугун с шаровидным графитом | |
| FLT17LC – чугун с шаровидным графитом | ||
| Присоединение | Внутренняя резьба ISO7/1 Rp (BS21) | |
| Фланцевое EN 1092–2 PN16–40, ANSI | ||
| Установка | По умолчанию на горизонтальном трубопроводе, направление потока справа налево при виде на корпус – R–L | |
| Опции | SLR (Steam Lock Release) – клапан для выпуска паровых пробок | |
| Установка на горизонтальном трубопроводе, направление потока слева направо (L–R) | ||
| Установка на вертикальном трубопроводе, направление потока сверху вниз (V) | ||
| Типоразмеры | 1"; DN25 | |
| Рабочая среда | Насыщенный или перегретый пар | |
| Макс.рабочее давление | 14 бар | |
| Макс.рабочая температура | 198 °С | |
| Исполнения | FLT17LC – чугун с шаровидным графитом | |
| Присоединение | Внутренняя резьба ISO7/1 Rp (BS21) | |
| Фланцевое EN 1092–2 PN16–40, ANSI | ||
| Установка | По умолчанию на горизонтальном трубопроводе, направление потока справа налево при виде на корпус – R–L | |
| Опции | SLR (Steam Lock Release) – клапан для выпуска паровых пробок | |
| Установка на горизонтальном трубопроводе, направление потока слева направо (L–R) | ||
| Установка на вертикальном трубопроводе, направление потока сверху вниз (V) | ||
| Типоразмеры | 2"; DN50 | |
| Рабочая среда | Насыщенный или перегретый пар | |
| Макс.рабочее давление | 14 бар | |
| Макс.рабочая температура | 198 °С | |
| Исполнения | FLT17LC – чугун с шаровидным графитом | |
| Присоединение | Внутренняя резьба ISO7/1 Rp (BS21) | |
| Фланцевое EN 1092–2 PN16–40, ANSI | ||
| Установка | По умолчанию на горизонтальном трубопроводе, направление потока справа налево при виде на корпус – R–L | |
| Опции | SLR (Steam Lock Release) – клапан для выпуска паровых пробок | |
| Установка на горизонтальном трубопроводе, направление потока слева направо (L–R) | ||
| Установка на вертикальном трубопроводе, направление потока сверху вниз (V) | ||
ОПИСАНИЕ
Конденсатоотводчики ADCA серии FLT имеют поплавковый механизм отвода конденсата и встроенный биметаллический клапан для выпуска воздуха и других неконденсируемых газов, предназначены для установки на теплообменном оборудовании, а также для дренажа конденсата. Типовым применением для данного вида конденсатоотводчиков является установка на теплообменном оборудовании, сушильных цилиндрах, паровых рубашках и прочем оборудовании. Присоединение – внутренняя резьба или фланцы, монтажное положение – в горизонтальном или вертикальном положении.
ОСНОВНЫЕ СВОЙСТВА
- Постоянный отвод конденсата
- Конденсат отводится при температуре насыщения
- Не подвержен влиянию резких изменений нагрузок и перепада давления
- Высокая пропускная способность
- Данный тип конденсатоотводчика не подвержен замерзанию, при установке на улице требуется теплоизоляция
| Типоразмеры | 1/2" – 3/4"; DN15–20 | |
| Рабочая среда | Насыщенный или перегретый пар | |
| Макс.рабочее давление | 14 бар | |
| Макс.рабочая температура | 198 °С | |
| Исполнения | FLT17 – чугун с шаровидным графитом | |
| FLT17LC – чугун с шаровидным графитом | ||
| Присоединение | Внутренняя резьба ISO7/1 Rp (BS21) | |
| Фланцевое EN 1092–2 PN16–40, ANSI | ||
| Установка | По умолчанию на горизонтальном трубопроводе, направление потока справа налево при виде на корпус – R–L | |
| Опции | SLR (Steam Lock Release) – клапан для выпуска паровых пробок | |
| Установка на горизонтальном трубопроводе, направление потока слева направо (L–R) | ||
| Установка на вертикальном трубопроводе, направление потока сверху вниз (V) | ||
| Типоразмеры | 1"; DN25 | |
| Рабочая среда | Насыщенный или перегретый пар | |
| Макс.рабочее давление | 14 бар | |
| Макс.рабочая температура | 198 °С | |
| Исполнения | FLT17HC – чугун с шаровидным графитом | |
| FLT32HC – углеродистая сталь | ||
| FLT14IHC – нержавеющая сталь | ||
| Присоединение | Внутренняя резьба ISO7/1 Rp (BS21) | |
| Фланцевое EN 1092–2 PN16–40, ANSI | ||
| Установка | По умолчанию на горизонтальном трубопроводе, направление потока слева направо при виде на корпус – L–R | |
| Опции | SLR (Steam Lock Release) – клапан для выпуска паровых пробок | |
| Установка на горизонтальном трубопроводе, направление потока справа налево (R–L) | ||
| Установка на вертикальном трубопроводе, направление потока сверху вниз (V) | ||
| Типоразмеры | 11/2"; DN40 | |
| Рабочая среда | Насыщенный или перегретый пар | |
| Макс.рабочее давление | 14 бар | |
| Макс.рабочая температура | 198 °С | |
| Исполнения | FLT17 – чугун с шаровидным графитом | |
| Присоединение | Внутренняя резьба ISO7/1 Rp (BS21) | |
| Фланцевое EN 1092–2 PN16–40, ANSI | ||
| Установка | По умолчанию на горизонтальном трубопроводе, направление потока справа налево при виде на корпус – R–L | |
| Опции | SLR (Steam Lock Release) – клапан для выпуска паровых пробок | |
| Установка на горизонтальном трубопроводе, направление потока слева направо (L–R) | ||
| Установка на вертикальном трубопроводе, направление потока сверху вниз (V) | ||
| Типоразмеры | 2"; DN50 | |
| Рабочая среда | Насыщенный или перегретый пар | |
| Макс.рабочее давление | 14 бар | |
| Макс.рабочая температура | 198 °С | |
| Исполнения | FLT17HC – чугун с шаровидным графитом | |
| Присоединение | Внутренняя резьба ISO7/1 Rp (BS21) | |
| Фланцевое EN 1092–2 PN16–40, ANSI | ||
| Установка | По умолчанию на горизонтальном трубопроводе, направление потока справа налево при виде на корпус – R–L | |
| Опции | SLR (Steam Lock Release) – клапан для выпуска паровых пробок | |
| Установка на горизонтальном трубопроводе, направление потока слева направо (L–R) | ||
| Установка на вертикальном трубопроводе, направление потока сверху вниз (V) | ||
ОПИСАНИЕ

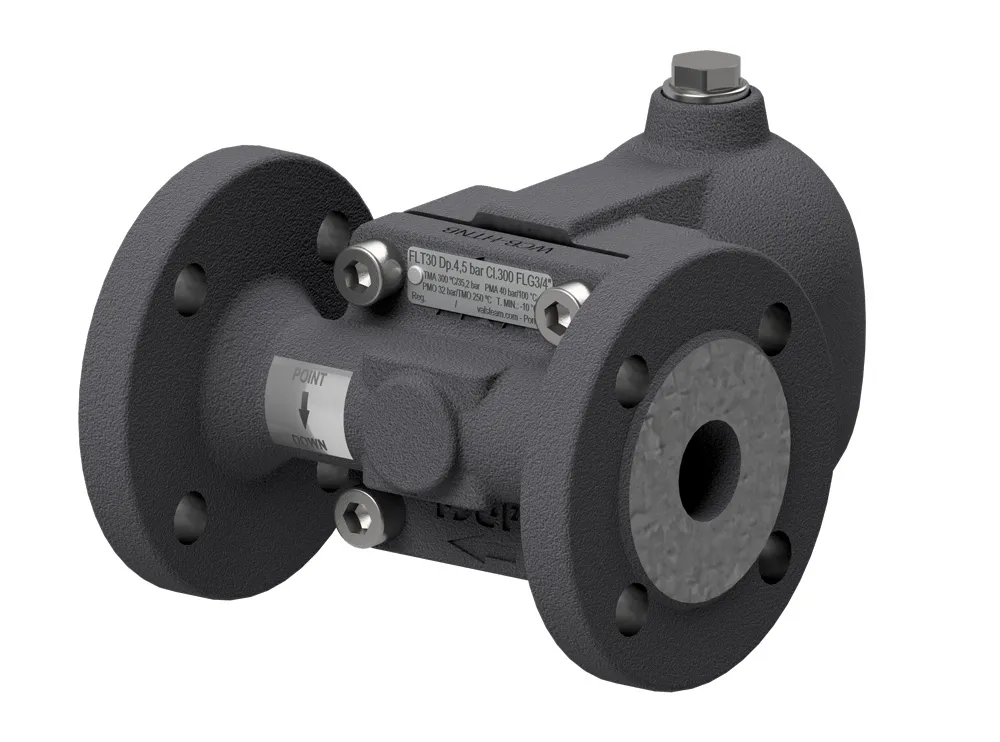

FLT32 - конденсатоотводчик со сферическим поплавком и встроенным термостатическим клапаном (для отвода воздуха и других неконденсируемых газов). Разработан для систем среднего и высокого давления. Типовое применение – теплообменное оборудование, емкости с паровой рубашкой и другие применения с непрерывным отводом конденсата.
ОСНОВНЫЕ CВОЙCТВА
Постоянный отвод конденсата. Конденсат отводится при температуре насыщения. Не подвержен влиянию резких изменений нагрузок и перепада давления.Удаляет воздух (встроенный биметаллический воздухоотводчик).
| Типоразмеры | 1"; DN25 | |
| Рабочая среда | Насыщенный или перегретый пар | |
| Макс.рабочее давление | 32 бар | |
| Макс.рабочая температура | 250 °С | |
| Исполнения | FLT17HC – чугун с шаровидным графитом | |
| FLT32HC – углеродистая сталь | ||
| FLT14IHC – нержавеющая сталь | ||
| Присоединение | Внутренняя резьба ISO7/1 Rp (BS21) | |
| Фланцевое EN 1092–2 PN16–40, ANSI | ||
| Установка | По умолчанию на горизонтальном трубопроводе, направление потока слева направо при виде на корпус – L–R | |
| Опции | SLR (Steam Lock Release) – клапан для выпуска паровых пробок | |
| Встроенный фильтр | ||
| Установка на горизонтальном трубопроводе, направление потока справа налево (R–L) | ||
| Установка на вертикальном трубопроводе, направление потока сверху вниз (V) | ||
| ОПЦИИ: | SLR – клапан для выпуска паровых пробок, встроенный фильтр |
| ИСПОЛНЕНИЯ: | FLT32-4,5, 10, 14 или 21 |
| ТИПОРАЗМЕРЫ: | DN ½”-1” – DN15-25 |
| ПРИСОЕДИНЕНИЕ: | Внутренняя резьба ISO7/1 Rp (BS21) фланцевое EN 1092-1 PN40 или ANSIстандарт |
| УСТАНОВКА: | По умолчанию на горизонтальном трубопроводе, направление потока справа налево при виде на корпус - FLT32 (R-L) |
| ОПЦИИ: | SLR – клапан для выпуска паровых пробок, встроенный фильтр |
| ПРИМЕНЕНИЕ: | Насыщенный или перегретый пар |
| ИСПОЛНЕНИЯ: | FLT32-4,5, 10, 14 или 21 |
| ТИПОРАЗМЕРЫ: | DN11/2” - DN2”; DN40 – DN50 |
| ПРИСОЕДИНЕНИЕ: | Внутренняя резьба ISO7/1 Rp (BS21) фланцевое EN 1092-1 PN40илиANSIстандарт |
| УСТАНОВКА: | По умолчанию на горизонтальном трубопроводе, направление потока слева направо при виде на корпус - FLT32 (L-R) |
ОПИСАНИЕ

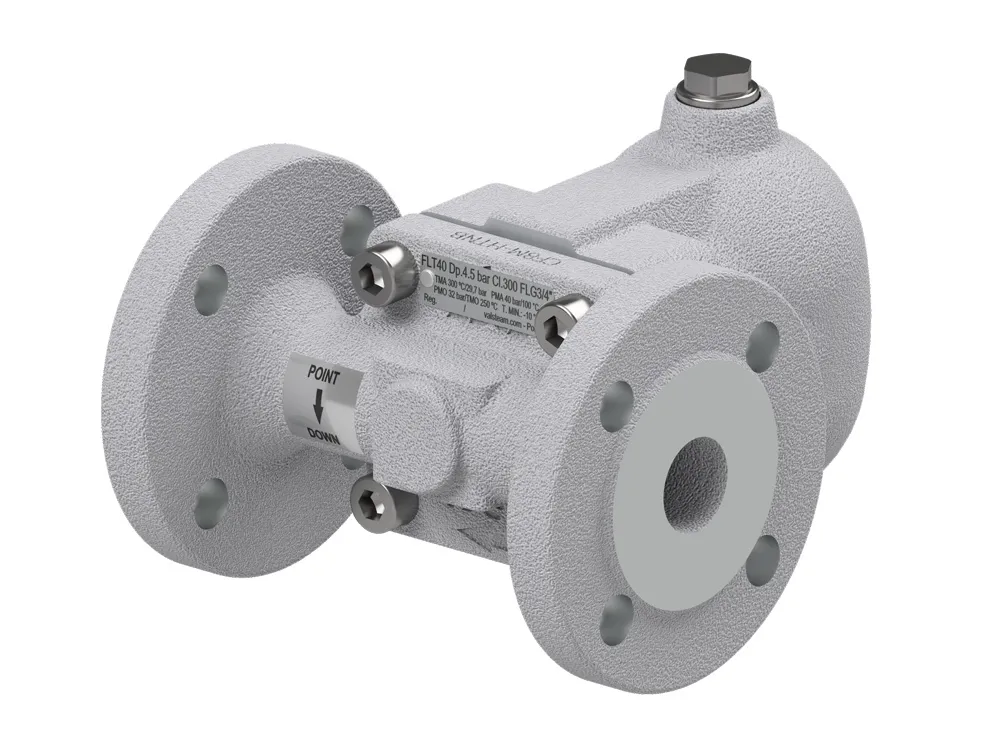

Конденсатоотводчики ADCA серии FLT14I имеют поплавковый механизм отвода конденсата и встроенный биметаллический клапан для выпуска воздуха и других неконденсируемых газов, предназначены для установки на теплообменном оборудовании, а также для дренажа конденсата. Типовым применением для данного вида конденсатоотводчиков является установка на теплообменном оборудовании, сушильных цилиндрах, паровых рубашках и прочем оборудовании. Присоединение – внутренняя резьба или фланцы, монтажное положение – в горизонтальном или вертикальном положении.
ОСНОВНЫЕ СВОЙСТВА
- Постоянный отвод конденсата
- Конденсат отводится при температуре насыщения
- Не подвержен влиянию резких изменений нагрузок и перепада давления
- Высокая пропускная способность
- Данный тип конденсатоотводчика не подвержен замерзанию, при установке на улице требуется теплоизоляция
| Типоразмеры | 1/2" – 3/4"; DN15–20 | |
| Рабочая среда | Насыщенный или перегретый пар | |
| Макс.рабочее давление | 14 бар | |
| Макс.рабочая температура | 198 °С | |
| Исполнения | FLT14I – нержавеющая сталь | |
| Присоединение | Внутренняя резьба ISO7/1 Rp (BS21) | |
| Фланцевое EN 1092–2 PN16–40, ANSI | ||
| Установка | По умолчанию на горизонтальном трубопроводе, направление потока справа налево при виде на корпус – R–L | |
| Опции | SLR (Steam Lock Release) – клапан для выпуска паровых пробок | |
| Установка на горизонтальном трубопроводе, направление потока слева направо (L–R) | ||
| Установка на вертикальном трубопроводе, направление потока сверху вниз (V) | ||
| Типоразмеры | 1"; DN25 | |
| Рабочая среда | Насыщенный или перегретый пар | |
| Макс.рабочее давление | 14 бар | |
| Макс.рабочая температура | 198 °С | |
| Исполнения | FLT17HC – чугун с шаровидным графитом | |
| FLT32HC – углеродистая сталь | ||
| FLT14IHC – нержавеющая сталь | ||
| Присоединение | Внутренняя резьба ISO7/1 Rp (BS21) | |
| Фланцевое EN 1092–2 PN16–40, ANSI | ||
| Установка | По умолчанию на горизонтальном трубопроводе, направление потока слева направо при виде на корпус – L–R | |
| Опции | SLR (Steam Lock Release) – клапан для выпуска паровых пробок | |
| Установка на горизонтальном трубопроводе, направление потока справа налево (R–L) | ||
| Установка на вертикальном трубопроводе, направление потока сверху вниз (V) | ||
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||
| ФЛАНЦЕВЫЙ PN16* | ФЛАНЦЕВЫЙ ANSI 150 ** | ТЕМПЕРАТУРА |
| ДАВЛЕНИЕ | ДАВЛЕНИЕ | |
| 16 бар | 16 бар | 100 °C |
| 14,5 бар | 14,8 бар | 150 °C |
| 13,4 бар | 13,6 бар | 200 °C |
| 12,7 бар | 12 бар | 250 °C |
ОПИСАНИЕ
Конденсатоотводчики ADCA серии FLT22S имеют поплавковый механизм отвода конденсата и встроенный биметаллический клапан для выпуска воздуха и других неконденсируемых газов, предназначены для установки на теплообменном оборудовании, а также для дренажа конденсата. Типовым применением для данного вида конденсатоотводчиков является установка на теплообменном оборудовании, сушильных цилиндрах, паровых рубашках и прочем оборудовании. Присоединение – внутренняя резьба или фланцы, монтажное положение – в горизонтальном или вертикальном положении.
ОСНОВНЫЕ СВОЙСТВА
- Постоянный отвод конденсата
- Конденсат отводится при температуре насыщения
- Не подвержен влиянию резких изменений нагрузок и перепада давления
- Высокая пропускная способность
- Данный тип конденсатоотводчика не подвержен замерзанию, при установке на улице требуется теплоизоляция
| Типоразмеры | 11/2"–2"; DN40–50 | |
| Рабочая среда | Насыщенный или перегретый пар | |
| Макс.рабочее давление | 21 бар | |
| Макс.рабочая температура | 250 °C | |
| Исполнения | FLT22S – углеродистая сталь | |
| FLT22SS – нержавеющая сталь | ||
| Присоединение | Фланцевое по EN 1092–2 PN16/40 или ANSI | |
| Внутренняя резьба ISO7 Rp или NPT | ||
| Фланцевое по ANSI | ||
| Установка | По умолчанию на горизонтальном трубопроводе, направление справа налево – R–L | |
| Опции | Установка на горизонтальном трубопроводе, направление слева-направо (L–R) | |
| Вертикальная установка | ||
ОПИСАНИЕ
Конденсатоотводчики поплавковые ADCA серий FLT50S и FLT65S (с встроенным биметаллическим клапаном для выпуска воздуха и других неконденсируемых газов) предназначены для установки на теплообменном оборудовании высокого и низкого
давления, а также для дренажа конденсата. Типовым применением для данного вида конденсатоотводчиков является установка на теплообменном оборудовании, сушильных цилиндрах, паровых рубашках и прочем оборудовании.
Присоединение – фланцевое, монтажное положение – в горизонтальном положении.
ОСНОВНЫЕ СВОЙСТВА
- Постоянный отвод конденсата
- Конденсат отводится при температуре насыщения
- Не подвержен влиянию резких изменений нагрузок и перепада давления
- Удаление воздуха (постоянный отвод воздуха благодаря клапану выпуска воздуха)
| Типоразмеры | FLT50S – DN50, DN 65; FLT65S – DN65, DN80, DN100 | |
| Рабочая среда | Насыщенный или перегретый пар | |
| Исполнения | FLT50S, FLT65S | |
| Присоединение | Фланцевое EN 1092–2 PN16–40, ANSI | |
| Установка | По умолчанию на горизонтальном трубопроводе с вертикальным подводом и горизонтальным отводом рабочей среды | |
| Перепад давления | 12 бар | |
| Опции | Уравновешивающий плунжер. Вентиляционное присоединение | |
ОПИСАНИЕ
Конденсатоотводчики поплавковые ADCA серии FLT120S (с встроенным биметаллическим клапаном для выпуска воздуха и других неконденсируемых газов) предназначены для установки на теплообменном оборудовании высокого и низкого давления, а также для дренажа конденсата. Типовым применением для данного вида конденсатоотводчиков является установка на теплообменном оборудовании, сушильных цилиндрах, паровых рубашках и прочем оборудовании.
Присоединение – фланцевое, монтажное положение – в горизонтальном положении.
ОСНОВНЫЕ СВОЙСТВА
- Постоянный отвод конденсата
- Конденсат отводится при температуре насыщения
- Не подвержен влиянию резких изменений нагрузок и перепада давления
- Удаление воздуха (постоянный отвод воздуха благодаря клапану выпуска воздуха)
| Типоразмеры | DN150 | |
| Рабочая среда | Насыщенный пар | |
| Температура рабочей среды | От -10 °C до 250 °C | |
| Макс. рабочее давление | 4 бар | |
| Исполнения | FLT120S – углеродистая сталь | |
| Присоединение | Фланцевое EN 1092–1 PN16, ANSI | |
| Опции | Специальная конструкция | |
ОПИСАНИЕ
Конденсатоотводчики поплавковые ADCA серии FLT150S (с встроенным клапаном для выпуска воздуха и других неконденсируемых газов) предназначены для установки на теплообменном оборудовании среднего и низкого давления. Типовым применением для данного вида конденсатоотводчиков является установка на теплообменном оборудовании, сушильных цилиндрах, паровых рубашках и прочем оборудовании.
Данный конденсатоотводчик специально разработан для работы на сахарном и спиртовом заводах, а также на установках с высоким расходом рабочей среды.
Присоединение – фланцевое.
ОСНОВНЫЕ СВОЙСТВА
- Постоянный отвод конденсата
- Конденсат отводится при температуре насыщения
- Не подвержен влиянию резких изменений нагрузок и перепада давления
- Удаление воздуха (постоянный отвод воздуха благодаря клапану выпуска воздуха)
| Типоразмеры | DN100–150 | |
| Рабочая среда | Насыщенный пар | |
| Исполнения
| FLT150S–TW – двойной поплавковый механизм | |
| FLT150S–О – один механизм с проходом | ||
| Макс. рабочее давление | 12 бар | |
| Макс. рабочая температура | 250 °C | |
| Присоединение | Фланцевое EN 1092–2 PN6/10/16 или ANSI | |
| Опции | Байпасный клапан с индикатором отверстия | |
