Конденсатоотводчики с перевернутым стаканом

Конденсатоотводчики с перевернутым стаканом из высокопрочного чугуна

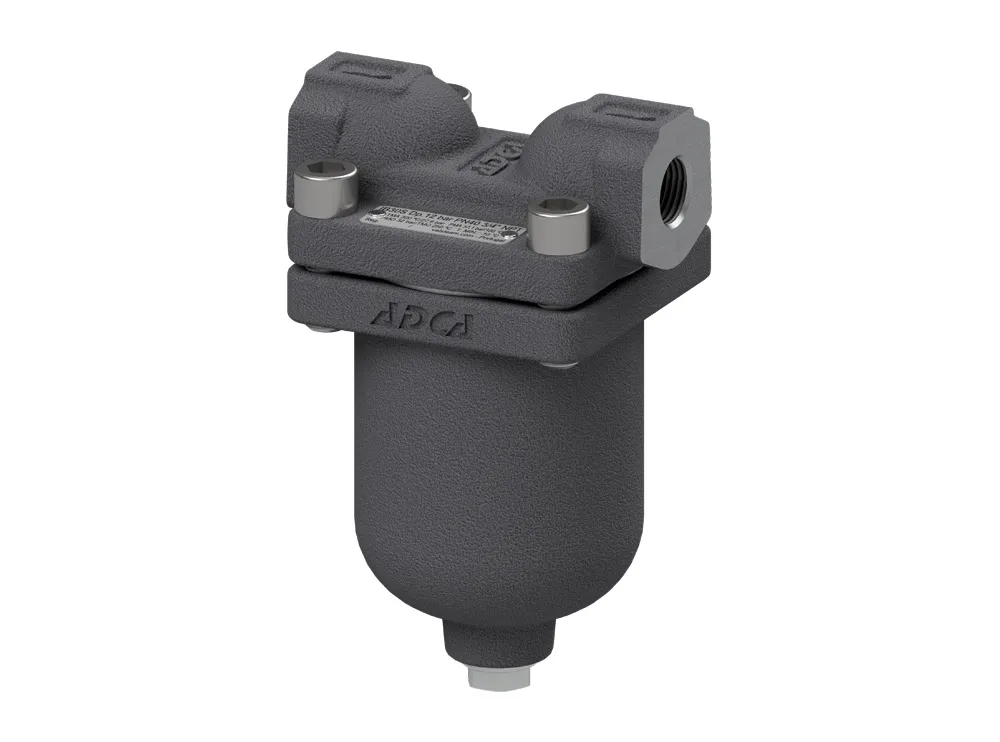

Конденсатоотводчики с перевернутым стаканом из углеродистой стали

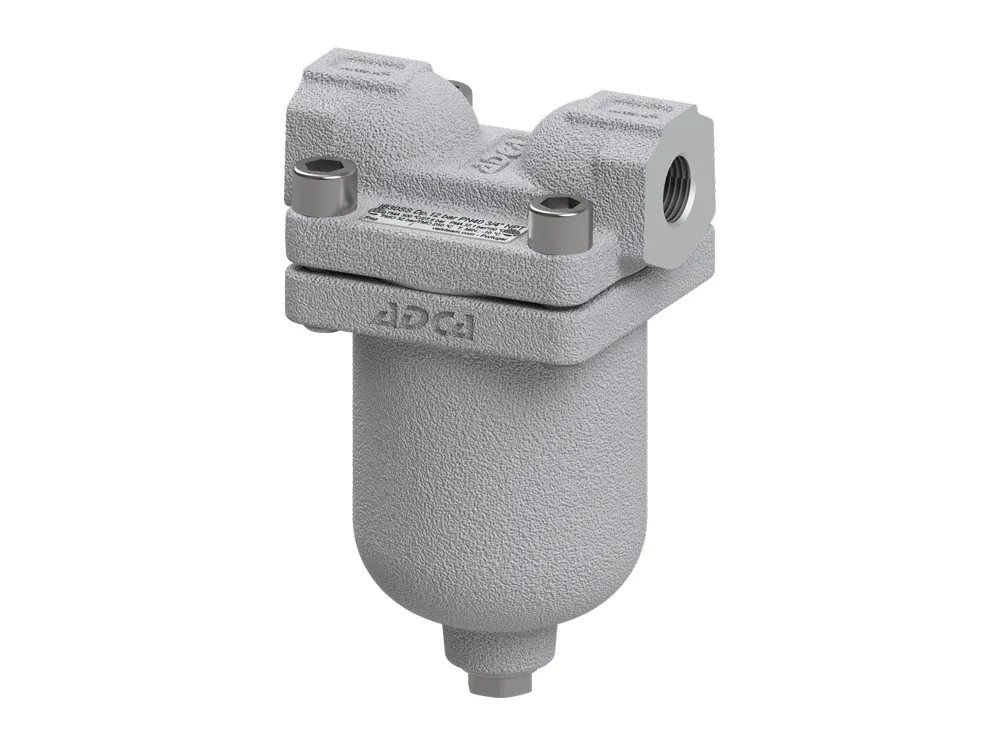

Конденсатоотводчики с перевернутым стаканом из нержавеющей стали

Конденсатоотводчики с перевернутым стаканом

Справочная информация из прежнего каталога

ADCA IB Конденсатоотводчики с перевёрнутым стаканом

Оставить заявку

ADCA IB Конденсатоотводчики с перевёрнутым стаканом

Назначение

ADCA IB Конденсатоотводчики с перевёрнутым стаканом. Принцип действия конденсатоотводчика с перевёрнутым стаканом основан на разности плотности пара и конденсата.

Выпускной клапан конденсатоотводчика приводится в действие поплавком, соединенным с клапаном рычагом. Конденсат поступает через входное отверстие в нижней части конденсатоотводчика и в том случае когда корпус полностью заполнен конденсатом, удаляется через выпускной клапан в верхней части конденсатоотводчика. При поступлении в корпус конденсатоотводчика пара, он заполняет стакан, поднимая его вверх. При этом рычаг прижимает седло к выпускному клапану, блокируя выход из конденсатоотводчика. Постепенно пар в стакане конденсируется, поплавок опускается, открывая клапан и конденсат выходит из конденсатоотводчика. Вместе с паром в конденсатоотводчик могут попадать воздух и другие неконденсируемые газы, которые могут блокировать стакан (поплавок) в поднятом положении. Для их удаления в корпусе стакана предусмотрено выпускное отверстие.

IB12 Конденсатоотводчик с перевёрнутым стаканом. Технические характеристики
IBB12 Конденсатоотводчик с перевёрнутым стаканом. Технические характеристики
IB30-35 Конденсатоотводчик с перевёрнутым стаканом. Технические характеристики
IB30S-35S Конденсатоотводчик с перевёрнутым стаканом. Технические характеристики

ПРАЙС-ЛИСТ

КАТАЛОГ

IB12

IBB12

IB30-35

IB30S-35S

IB12

ОПИСАНИЕ

Конденсатоотводчик с перевернутым стаканом ADCA серии IB12 рекомендован к применению в системах с повышенными требованиями к эффективности и надежности работы. Работает циклически.
Применим для систем среднего и высокого давления.
Присоединение – фланцевое или внутренняя резьба.

ОСНОВНЫЕ СВОЙСТВА

Постоянный отвод конденсата
Конденсат отводится при температуре насыщения
Не подвержен влиянию гидроударов и вибраций

Типоразмеры	1/2"–3/4"
Условное давление	PN16
Рабочая среда	Насыщенный и перегретый пар
Температура рабочей среды	От -10 °C до 198 °C
Исполнения	IB 12–4; IB12–8; IB12–12
Присоединение	Внутренняя резьба ISO7/1 Rp (BS21)
	Резьбовые фланцы по запросу
Установка	На горизонтальном трубопроводе (см. инструкции по установке и эксплуатации)

IBB12

ОПИСАНИЕ

Конденсатоотводчик с первернутым стаканом ADCA серии IBB12 рекомендован к применению в системах с повышенными требованиями к эффективности и надежности работы. Работает циклически. Применим для систем среднего и высокого давления.

ОСНОВНЫЕ СВОЙСТВА

Дискретный отвод конденсата
Конденсат отводится при температуре насыщения
Не подвержен влиянию гидроударов и вибраций
Встроенный фильтр
Присоединения - фланцевое или внутренная резьба

Типоразмеры	3/4"–1"
Условное давление	PN16
Рабочая среда	Насыщенный и перегретый пар
Температура рабочей среды	От -10 °C до 198 °C
Максимальное рабочее давление	14 бар
Исполнения	IBB12–4; IBB12–8; IBB12–12
Присоединение	Внутренняя резьба ISO7/1 Rp (BS21)
	Резьбовые фланцы по запросу
Установка	На горизонтальном трубопроводе (см. инструкции по установке и эксплуатации)

IB30-35

ОПИСАНИЕ

Конденсатоотводчики с перевернутым стаканом ADCA cерии IB30–35 рекомендуется использовать в системах с повышенными требованиями к эффективности и надежности работы. Данные конденсатоотводчики работают циклически. Применимы для работы при средних и высоких давлениях.
Присоединение – внутренняя резьба или фланцевое.

ОСНОВНЫЕ СВОЙСТВА

Постоянный отвод конденсата
Конденсат отводится при температуре насыщения
Не подвержен влиянию гидроударов и вибраций
Легко обслуживается

Типоразмеры	1/2" – 1"; DN15–25
Условное давление	PN16/40
Рабочая среда	Насыщенный или перегретый пар
Температура рабочей среды	От -10 °C до 380 °C
Исполнения	IB30S–4 – IB35SS–4
	IB30S–8 – IB35SS–8
	IB30S–12 – IB35SS–12
	IB35S–17 – IB35SS–17
	IB35S–27 – IB35SS–27
Присоединение	Внутренняя резьба ISO7/1 Rp (BS21)
	Фланцевое EN 1092–2, ANSI
Установка	По умолчанию на горизонтальном трубопроводе (см. инструкции по установке и эксплуатации)
Опции	Противозамерзающее устройство

IB30S-35S

ОПИСАНИЕ

Конденсатоотводчики с перевернутым стаканом ADCA серии IB30S рекомендуется использовать в системах с повышенными требованиями к эффективности и надежности работы. Данные конденсатоотводчики работают циклически. Применимы для работы при средних и высоких давлениях. Присоединение – внутренняя резьба или фланцевое.

ОСНОВНЫЕ СВОЙСТВА

Постоянный отвод конденсата
Конденсат отводится при температуре насыщения
Не подвержен влиянию гидроударов и вибраций
Легко обслуживается

Типоразмеры	11/2" – 2"; DN40–50
Условное давление	PN16/25
Рабочая среда	Насыщенный или перегретый пар
Температура рабочей среды	От -10 °C до 220 °C
Исполнения	IB30S/IB35S
Присоединение	Внутренняя резьба ISO7/1 Rp (BS21)
	Фланцы спец.исполнения – по запросу
Установка	По умолчанию на вертикальном трубопроводе (см. инструкции по установке и эксплуатации)
