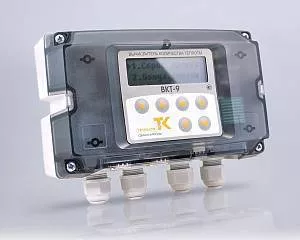

Вычислитель количества теплоты ВКТ-9-02 485-БП
Вычислитель количества теплоты ВКТ-9-02 X-X, 37933
Назначение
В зависимости от размера заказа предоставляются скидки
Назначение
ВКТ-9 предназначен для измерения выходных сигналов измерительных преобразователей расхода, температуры, давления теплоносителя и вычислений количества теплоты и тепловой энергии.
Область применения
Вычислители могут применяться в составе комбинированных теплосчётчиков, измерительно-вычислительных комплексов и систем, обеспечивающих измерение и регистрацию параметров теплоносителя и тепловой энергии в открытых и закрытых водяных системах теплоснабжения потребителей и производителей тепловой энергии. Вычислители могут применяться также для измерения объёма холодной воды, газа, количества электрической энергии.
Основные приемущества
- Организация учета всех видов энергетических ресурсов.
- Возможность организации регулирования теплопотребления.
- Дополнительные каналы измерения дают возможность организовать учет дополнительных событий, например, сообщений системы доступа, сообщений о возгорании или протечках.
- Реализована возможность настройки с мобильных устройств через USB-подключение и беспроводную связь.
- Автоматическая установка параметров через бесплатное сервисное ПО для большого числа предустановленных тепловых систем.
- Двустрочный увеличенный экран и обновленное интуитивно понятное меню управления прибором.
- Развитые интерфейсные возможности (USB, Bluetooth, WiFi, Ethernet, 2 выхода RS232), реализован протокол Mod-Bus/M-bus.
- Не требуется демонтаж всего прибора для его очередной поверки.
- Возможность монтажа на DIN-рейку.
- Любой вид питания: сетевое, автономное или комбинированное.
- Высокая степень защиты от несанкционированного доступа.
Модели
| Модель 1) | Количество подключаемых преобразователей | Количество дискретных входов | Количество дискретных выходов 4) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| по ТС12) | по ТС22) | дополнительных3) | ||||||||
| ПТ | ПР | ПД | ПТ | ПР | ПД | ПТ | ПР | |||
| ВКТ-9-01 | 3 | 3 | 3 | нет | 1 | 3 | 2 | 2 | ||
| ВКТ-9-02 | 3 | 3 | 3 | 3 | 3 | 3 | 2 | 3 | 2 | 2 |
- Примечание:
- Дополнительно для любой модели, только по заказу: исполнение с модулем питания (для питания вычислителя от внешнего источника), исполнение с интерфейсом RS-485.
- Максимальное количество трубопроводов для каждой ТС: три (подающий, обратный, ГВС или подпитка).
- Для измерений температуры (например, воздуха или ХВ) и количества среды (например, объёма ХВ, объёма газа, количества электрической энергии).
- Действуют только в вычислителе с модулем питания.
метрологические характеристики
| Наименование | Диапазон | Погрешность | ||
|---|---|---|---|---|
| размерность | от | до | ||
| Тепловая энергия | ГДж (Гкал) | 0 | 109 | ± (0,5 + 2/Δt) % 1) ± (0,1 + 10/ΔΘ) % 2) |
| Тепловая мощность | ГДж/ч (Гкал/ч) | 0 | 106 | ± (1,0 + 2/Δt) % 1) ± (0,6 + 10/ΔΘ) % 2) |
| Объём | м3 | 0 | 109 | ± 1 ед. мл. разр. 3) |
| Количество электроэнергии | кВт•ч | то же | ||
| Масса | т | ± 0,1 % 4) | ||
| Объёмный расход | м3/ч | 0 | 106 | ± 0,5 % 4) |
| Массовый расход | т/ч | |||
| Электрическая мощность | кВт | |||
| Температура теплоносителя | °С | 0 | 180 | ± 0,1 °С 3) |
| Температура воздуха | °С | минус 50 | 180 | то же |
| Разность температур | °С | 2 | 178 | ± (0,03 + 0,0006Δt) °С 5) |
| Избыточное давление | МПа | 0 | 2,5 | ± 0,25 % 6) |
| Время | ч | 0 | 106 | ± 0,01 % 7) |
- Примечание:
- Относительная погрешность. Δt – разность между температурами воды в трубопроводах.
- Относительная погрешность. ΔΘ – разность между температурой воды в трубопроводе и постоянным значением температуры холодной воды.
- Абсолютная погрешность.
- Относительная погрешность.
- Абсолютная погрешность. Δt – разность между температурами воды в трубопроводах.
- Приведённая погрешность.
- Относительная погрешность (время работы прибора, отсутствия питания, останова счёта).
